123PowerSwitch

Nieuw product

Op voorraad

€ 149,00 incl. btw

De 123PowerSwitch is een bidirectioneel solid state relais voor 48V. Dankzij het zeer lage verbruik wanneer het aanstaat, werkt de 123PowerSwitch zelfs nog als de accu bijna leeg is.

Meer details

De 123PowerSwitch is een bidirectioneel solid state relais dit betekend dat het gebruikt kan worden met apparaten die zowel kunnen laden als ontladen, zoals een gecombineerde lader/omvormer.

De 123PowerSwitch is bedoeld voor 48V en kan zonder problemen 100A continu aan, zelfs 200A piek voor maximaal een minuut.

Het tweede voordeel is het zeer geringe stroom verbruik van de 123PowerSwitch, dit is zelfs minder dan 1 milliampère wanneer deze aanstaat. Hierdoor kan het zelfs nog functioneren als de accu bijna leeg is.

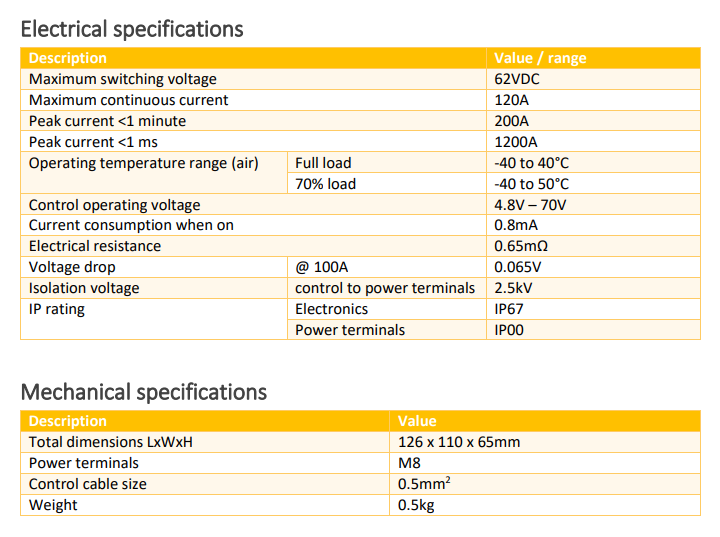

Elektrische Specificaties

123powerswitch electrical specifications

Mechanische Specificaties

123powerswitch mechanical specifications

Status LED

De status LED geeft informatie weer over de werking van de 123PowerSwitch.

-Wanneer de LED niet knippert: de 123PowerSwitch krijgt geen stroom van de twee controle  snoeren. In dat geval, het relais geleidt niet (in open stand).

-Wanneer de LED 1x in de 5 seconden knippert: het relais geleidt (in gesloten stand).

-Wanneer de LED snel een aantal maal achter elkaar knippert en daarna niet meer: het relais is te  warm. Zodra het is afgekoeld herstart het zichzelf.

Parallel gebruik

Er kunnen maximaal drie 123PowerSwitch eenheden parallel geschakeld worden om het vermogen te verhogen.

Maak alle kabels naar de 123PowerSwitch eenheden dezelfde lengte zodat de totale stroom evenredig verdeeld wordt over de eenheden. Plaats voor elke PowerSwitch een zekering (max. 125A).

Aansluit voorbeelden met de 123/SmartBMS

Voorbeeld met een gecombineerde lader/omvormer:

wiring 123powerswitch 123smartbms inverter charger

Voorbeeld met een aparte lader en een aparte omvormer:

wiring 123powerswitch 123smartbms charger inverter
